薄膜50點電極法耐電壓強度測試儀
一、測試時間控制
?單點測試耗時?
每個電極點位的擊穿測試時間約10-30秒（含升壓、擊穿判定及數據記錄），50點完整測試需8-25分鐘?。
快速測試模式（1000V/s升壓速率）可縮短至5-8分鐘，但需犧牲部分精度?。
?自動化優化?
華測HCDJC系列設備支持并行測試，通過多通道控制可將總時間壓縮至3-5分鐘?。
二、靈敏度影響因素
?電流檢測精度?
設備需具備0.1mA級電流分辨率（如ASTM D149標準要求），以捕捉薄膜微擊穿信號?。
電極接觸質量?
電極壓力需穩定在0.1-0.5MPa，接觸不良會導致靈敏度下降（誤差可達±15%）?。
環境干擾?
濕度波動（>±5%RH）或溫度變化（>±2℃）可能引入5%-10%的測量偏差?。
三、典型應用數據
?鋰電隔膜測試?：50點法可檢測到0.1μm級針孔缺陷，靈敏度較單點法提升3倍?。
?數據離散度?：優質隔膜50點測試結果的標準差應<5%（單點法通常>10%）?。
50點電極法測試時間優化策略
一、硬件與參數優化
?并行測試技術?
采用多通道同步控制系統（如華測HCDJC-50型），通過50個獨立電極同時施加電壓，可將總測試時間從單點法的25分鐘壓縮至3-5分鐘?。
?升壓速率調整?
快速升壓模式（1000V/s）適用于均勻性良好的薄膜（如BOPET），單點測試時間可縮短至10秒內?。
敏感材料（如鋰電隔膜）建議采用500V/s升壓速率，避免因過速升壓導致誤判?。
二、軟件與流程優化
?自動化程序?
預編程測試序列（如ASTM D149標準），自動跳過已擊穿點位，減少無效等待時間?。
?數據壓縮存儲?
將結果實時保存為CSV格式，避免因數據記錄延遲拖慢測試進度?。
三、環境與操作控制
?溫濕度穩定?
保持測試環境在15-25℃/30%-60%RH，避免因環境波動導致重復測試?。
?電極維護?
定期用丙酮+5%稀鹽酸清洗電極，確保接觸電阻穩定（接觸不良可增加10%-15%測試時間）?。
四、典型應用案例
?鋰電隔膜測試?：50點法優化后，單次測試時間≤5分鐘，數據離散度<5%?。
?電子薄膜檢測?：通過快速掃頻技術（Fast Sweeps）提升效率，較傳統方法快2-3倍?。

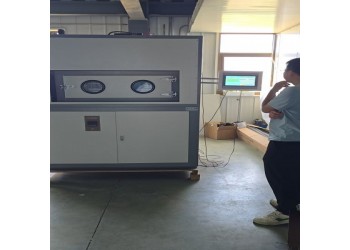

電極法50點電壓擊穿試驗儀概述
電極法50點電壓擊穿試驗儀是于絕緣材料（如鋰電池隔膜、塑料薄膜等）擊穿電壓測試的高壓裝置，采用50點電極法批量檢測，符合GB/T 36363-2018、IEC 60674-2等標準。
功能與優勢
1.自動化測試
l一鍵完成50個測試點，減少人為誤差，數據復現性高。
l支持計算機控制，數據可存儲、導出及打印。
2.安全保護
l具備過壓、過流、接地保護及高壓平臺安全鎖定功能。
3.參數范圍
l電壓：DC 50V-6kV，精度≤2%。
l電流：0-5mA，支持快速放電（0.1s-999.9s可調）。
適用標準與材料
l標準：GB/T 36363-2018（鋰電池隔膜）、GB/T 13542-2006（塑料薄膜）。
l材料：聚烯烴隔膜、聚氨酯薄膜、聚丙烯薄膜等絕緣材料。
典型設備參數
參數 指標 來源
試驗電壓 DC 50V-6kV
電壓精度 ≤2%
電極配置 50點電極法
控制方式 計算機全自動控制
應用場景
l鋰電池隔膜：檢測電弱點，評估絕緣性能。
l工業薄膜：如聚丙烯薄膜的耐壓測試。
