力士樂電磁閥4WE10HA50/EG24N9K4/M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

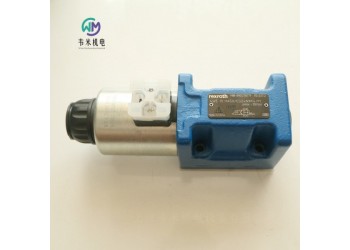

力士樂REXROTH電磁閥4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
標稱尺寸10，符號HA，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 120
活塞符號 符號HA
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.021
力士樂REXROTH單向閥
L–S 40…300
規格 40 … 300
組件系列 1X
大工作壓力 16 bar
大流量 50000 l/min
用于法蘭連接
法蘭連接，符合 DIN EN 1092-2 型號 21
4 種開啟壓力
L-S 型閥是用于管道安裝的單向閥。它們特別適用于高流量場合。
這些閥主要由管道安裝殼體、主閥芯、彈簧和蓋組成。
在方向 P→T 上，主閥芯可以通過與彈簧力逆向的流動打開。但是，在方向 T →P 上，主閥芯可將管路鎖定，無泄漏。
注意：
觀察流動方向和流動方向指示器。
力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WH, WEH
規格 10 … 32
組件系列 4X, 7X, 6X
大工作壓力 350 bar
大流量 1100 l/min
三位四通、二位四通或二位三通型號
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個或對中連接
可選型號：
-手動應急操作
-切換時間調整
-主閥通道 P 中的預載閥
-行程設置和/或閥芯位置監測
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個電磁鐵 "a"和/或 "b"的先導控制閥。
液壓系統必須正確通風，以確保能夠發揮正常功能。
閥門帶3個開關位置時，主閥中的主控制閥芯 通過兩個彈簧保持在零位置或初始位置，閥門帶2個開關位置時，通過建壓或彈簧將其保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過電磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口P與B相連接，油口A與T相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置（脈沖閥芯除外）。彈簧腔卸載至油箱。先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現（請參閱先導油供油）。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。和兩個彈簧腔通過配流閥板 連接到油口 X 和 Y。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WEH…H
帶有主控制閥芯壓力對中的三位四通方向閥
主閥中的主控制閥芯 通過兩個前表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個前表面的卸壓，主控制閥芯 將移動到切換位置。
卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧 和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯 保持在中心位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。注意：
先導油供油修改只能由經過授權的人員執行或返廠執行.
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數.
大先導壓力：請遵守技術數據的要求.
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求.
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH液壓換向閥訂貨號和型號：
R983030827 4WH6D6X/-IN001
R900332764 H-4WH22E7X/
R900332083 H-4WH22G7X/
R900413674 H-4WH25E68/
力士樂REXROTH換向滑閥，直動式，帶機械式或手動式操縱
WMM6
規格 6
組件系列 5X
大工作壓力 315 bar
大流量 60 l/min
重量 1.4kg
安裝位置 任意
操作力 20N
溫度范圍 -20 … +80℃
粘度范圍 2.8 … 500mm?/s
三位四通、二位四通或二位三通型號
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
操作類型：手柄
位置感應開關和接近傳感器（無觸點）
型號為 WM.. 的閥門為機械、手動啟動的方向滑閥。這些閥控制流體的啟動、停止和方向。方向閥的基本構成為殼體、一種操作類型（手柄）、控制閥芯 和一個或兩個復位彈簧。在斷電狀態下，復位彈簧使控制閥芯保持在中心位置或起始位置 - 如果旋鈕隨器啟動。控制閥芯借助操作類型移動到所需閥芯位置。
器
帶旋鈕的方向閥通常設計為帶器。帶手柄的方向閥可選擇以帶的 2 個或 3 個位置閥形式提供。帶滾輪柱塞的方向閥通常設計為不帶器。如果使用了帶器的操作類型，則每個閥芯位置均可鎖定，具體取決于閥類型。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。它插入到方向閥的通道 P 中。
德國力士樂REXROTH手動換向閥訂貨號和型號：
R983030724 4WMM6D6X/F-IN002
R983030727 4WMM6E6X/-IN002
R983030728 4WMM6J6X-IN002
R983030731 4WMM6J6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900343782 4WMM6Y53/F/V
R900927137 H-4WMM16J72/V
力士樂REXROTH方向滑閥，直接控制，手動觸發
WMM10
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
重量 3.6kg
按照位置 任意
溫度范圍 -20 … +70℃
粘度范圍 2.8 … 500mm?/s
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
操作類型：手柄
WMM 型號的閥門是通過手動啟動的方向滑閥。
這些閥控制流體的啟動、停止和方向。
方向閥的基本構成為殼體、一種操作類型（手柄）、控制閥芯以及一個或兩個復位彈簧。
在斷電情況下，控制閥芯 由復位彈簧固定在中心位置或初始位置。
控制閥芯借助此操作類型移動到所需閥芯位置。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH手動閥訂貨號和型號：
R983030766 4WMM10E3X/FIN010
R900501486 4WMM10EB3X/F
R900590253 4WMU10D31/
力士樂REXROTH帶液壓油操作的三位四通、二位四通和二位三通方向閥
WP 6
規格 6
組件系列 6X
大工作壓力 315 bar
大流量 60 l/min
大先導壓力 10bar
先導流量 4.24cm?
油溫度范圍 -20 … +80℃
粘度范圍 2.8 … 500mm?/s
大切換頻率 2Hz
直動式方向滑閥
操作方法：氣動
油口安裝面符合 DIN 24340 形式 A（不帶孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
有關底板，（單獨訂購）
位置感應開關和接近傳感器（無觸點）
一般信息
WP 型號的閥門是通過液壓方式啟動的方向滑閥。這些閥控制流體的啟動、停止和方向。
方向閥的基本構成為殼體、一個或兩個操作元件（氣動驅動液壓缸）、控制閥芯以及一個或兩個復位彈簧。控制油口徑向放置。
斷電時，復位彈簧會將控制閥芯固定在中心位置或初始位置（脈沖閥芯除外）。
控制閥芯通過操作元件的方式移動到所需閥芯位置。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
它插入到方向閥的通道 P 中。
不帶彈簧復位，帶器，
型號..OF/..
氣動操作的方向閥也可作為帶器的雙閥芯位置閥使用。如果使用了帶器的操作元件，則每個閥芯位置均可鎖定。
不帶彈簧復位，
型號 ..O/..
如果使用不帶復位彈簧以及不帶器的操作元件，則在斷電狀態下閥芯位置不確定。
位置感應開關型號 QM：電氣連接
通過帶連接螺紋 M12 x 1 的 4 極連接插頭（單獨訂購）實現電氣連接。
連接電壓（直流電壓） 24V
電壓公差（連接電壓） +30 %/-15 %
允許剩余紋波 ≤ 10%
大負載能力 400mA
德國力士樂REXROTH液壓換向閥訂貨號和型號：
R900755395 4WP6D60/N
力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
力士樂REXROTH電液換向閥4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
標稱尺寸22，符號D，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 280
體積流量[l/min] 450
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 22
操作類型 帶磁性驅動
連接數 4.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 14.32
力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-07-07-0-05
壓力[bar] 280
體積流量[l/min] 300
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 16
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 11.33
力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-07-07-0-05
壓力[bar] 280
體積流量[l/min] 300
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 16
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 9.74
力士樂REXROTH電液控制換向閥4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 280
體積流量 [l/min] 300
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 16
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 + PE)
電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 10.460
力士樂REXROTH電液換向閥4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公稱尺寸 16，符號 D，電磁操作，230 V AC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，外控回油
滑閥
先導式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 280
體積流量 [l/min] 300
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 16
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 230 VAC
電插頭 設備插頭 3 針 (2 + PE)
電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803
符合性說明 CE - 低電壓指令 2014/35 / EU根據 CSA C22.2 No. 139-1982 獲得 CSA 批準
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 10.289
力士樂REXROTH電液換向閥4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公稱尺寸 10，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 280
體積流量 [l/min] 160
活塞符號 符號 J
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 + PE)
電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.420
力士樂REXROTH電液換向閥4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公稱尺寸 10，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
外控供油，外控回油
滑閥
先導式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 280
體積流量 [l/min] 160
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 + PE)
電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.240
力士樂REXROTH帶電動液壓起動的先導式方向滑閥
H-WEH...=UR
電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906
規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
組件系列 4X, 7X, 7X, 6X, 6X
大工作壓力 350 bar
大流量 1100 l/min
隱式手動應急操作
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個連接
可選型號：
- 切換時間調整
- 主閥通道 P 中的預載閥
- 行程設置和/或閥芯位置監控
注意：
彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H
主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。
型號 H-WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 H-WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 H-WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 H-WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。
注意：
先導油供油修改只能由經過授權的維修人員執行或返廠執行！
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數！
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求！
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
力士樂REXROTH轉換閥H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
標稱尺寸25，符號J，磁力操作，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
滑閥
先導式
高壓型
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 650
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 25
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2+PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 18.16
力士樂電磁閥4WE10HA50/EG24N9K4/M
比例溢流閥DBEME10-71/315YG24K31A1M
點擊圖片查看原圖
