海綿泡沫塑料落球回彈測試儀試樣數(shù)目每個樣品應(yīng)測試3個試樣，這三個試樣可以通過使用單個樣品獲得或從所給樣品的不同位置獲得.
落球回彈測量精度高采用微處理器進(jìn)行控制，中文顯示，并可打印試驗(yàn)數(shù)據(jù)。
海綿泡沫塑料落球回彈測試儀主要配置：
技術(shù)參數(shù)：
精密度目前，該試驗(yàn)還沒有合適的精密度規(guī)定。
落球回彈率精度：<1%
自動計(jì)算平均回彈高度
被測試樣尺寸：長*寬*高=100mm×100mm×100（50）mm
滿足08標(biāo)準(zhǔn)A法和B法試驗(yàn)方法。主要是測試塑料泡沫材料及海綿材料的回彈性能。
如果在選擇的時間內(nèi)能滿足上述要求，則允許在加工后16h或8h進(jìn)行試驗(yàn)，試驗(yàn)前，試樣應(yīng)在 GB/T 2491 所給定的下列環(huán)境之一至少調(diào)節(jié)16 h，使之不彎曲、不變形。（23±2）℃，相對濕度為（50±5）%;（27±2）℃，相對濕度為（65±5）%;此時期屬于產(chǎn)品制造后的后階段期。
步驟預(yù)屈撓調(diào)節(jié)所定義的開孔材料在試驗(yàn)前應(yīng)進(jìn)行預(yù)屈撓調(diào)節(jié)，屈撓試樣在0.4mm/s的速度下應(yīng)壓縮至原N厚度的 75%至 80%兩次，然后讓試樣調(diào)節(jié)10 min土5 min。
試驗(yàn)方法把試樣置于試管底部的中心（見圖1），調(diào)節(jié)試管高度使回彈零點(diǎn)在試片表面上方16 mm處。
對于很軟的材料來說，試片的z小厚度30mm可能是不夠的，如果測得的高度值失良，則應(yīng)使用更厚的試片，密度太低的材料由于試反師盤可能產(chǎn)生問題，當(dāng)使用多個疊放的試片時會產(chǎn)生疊波同的氣障降，這個間題可以通過使用試片的z可能大的而積來克服。
結(jié)果表示對于每一試樣，取三個回彈值的中值，如果任一值與中值之差超過中值的 20%（1/5），則追加兩8蒂球試驗(yàn)，取五個回彈值的中值，使用三個試樣測得的三個中值，再取其綜合的中值作為材料的回彈要性值。
鋼球回落高度：460mm（國標(biāo)）500mm（美標(biāo)）
試樣應(yīng)有一個平坦的、平行的上下表面。
試驗(yàn)主機(jī)一臺
注。此預(yù)屈捻調(diào)節(jié)不適用于3.2 所定義的閉孔材料。
將鋼球置于釋放裝置上，然后釋放鋼球并記錄z大回彈高度，如果鋼球在落下或回彈時撞在主管上，則所測得的值是無效的，這個情況通常是由于試管不垂直試樣表面或試管不規(guī)則造成的，為了視差減到z小，觀察者的水平視線應(yīng)同試管上的期度在同一直線上，從試管上可以讀取國彈百分?jǐn)?shù)，了確定正確的水平視線，落球預(yù)試驗(yàn)是必要的。
落球回彈是通過給定直徑和質(zhì)量的鋼球在規(guī)定高度上自由落在泡沫塑料試樣上，計(jì)算鋼球回彈的醉大高度與鋼球落下高度比值的百分率既回彈率，以回彈率表示泡沫塑料的回彈性能。
適用于測定軟質(zhì)聚氨酯泡沫塑料的落球式回彈性能。
自動計(jì)算平均回彈率
除了試樣的厚度決不能小于50 mm或試樣面積不能小于100mm×100mm以外，樣品應(yīng)包括整個產(chǎn)品或它的適當(dāng)部分。厚度小于50 mm 的試樣應(yīng)在不用膠合劑的情況下疊放起來，疊放的厚度z小為 50 mm，對于模制產(chǎn)品，應(yīng)除掉其上表皮，去皮厚度不得小于 10 mm。
對三個試樣的每個試樣，在1分鐘內(nèi)至少要連續(xù)獲得三個回彈彈性值。
試驗(yàn)條件除非可以證明在制造后16h或 48h以后與72h后所得的平均回彈值相比，其變化不會大于±10%，否則材料應(yīng)在制造后 72 b 以后進(jìn)行試驗(yàn)。

鋼球直徑：￠16mm

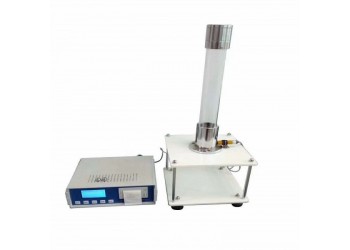

海綿泡沫塑料落球回彈測試儀

一、核心配置與技術(shù)參數(shù)

?測量系統(tǒng)?

鋼球規(guī)格：直徑Φ16.3±0.05mm（質(zhì)量16.8g±1.5g）

下落高度：國標(biāo)460±0.5mm，美標(biāo)500±0.5mm34

回彈率精度：誤差≤1.5%，采用光電測距傳感器實(shí)現(xiàn)高精度測量

?試樣要求?

尺寸：100mm×100mm×50mm長方體，上下表面平行且無表皮殘留

預(yù)處理：需在23±2℃、相對濕度45%~50%環(huán)境下平衡處理≥16小時

二、測試原理與標(biāo)準(zhǔn)

?基本原理?：通過鋼球自由下落沖擊試樣，計(jì)算回彈高度與下落高度的百分比（回彈率HR = H/H0 ×100）

?符合標(biāo)準(zhǔn)?：

GB/T6670-2008《軟質(zhì)泡沫塑料回彈性能的測定》

ASTM D3574美標(biāo)、ISO8307國際標(biāo)準(zhǔn)

三、操作流程

?設(shè)備調(diào)試?

水平校準(zhǔn)測試平臺，安裝鋼球捕捉機(jī)構(gòu)與光電傳感器

通過觸摸屏設(shè)置測試模式（國標(biāo)A法/美標(biāo)B法）

?測試執(zhí)行?

將預(yù)處理試樣置于測試位置，確保鋼球底部距試樣表面高度符合標(biāo)準(zhǔn)（如國標(biāo)460mm）

每個試樣進(jìn)行3次回彈測試，間隔≤20秒，取z大值作為結(jié)果

若鋼球碰撞測量裝置導(dǎo)致數(shù)據(jù)異常，需重新測試

?數(shù)據(jù)記錄?

系統(tǒng)自動計(jì)算平均回彈率并生成報(bào)告，支持打印或?qū)С?/span>Excel/PDF格式

四、注意事項(xiàng)

?安全防護(hù)?：測試時需安裝防護(hù)罩，防止鋼球彈出傷人

?環(huán)境控制?：避免振動與強(qiáng)磁場干擾，濕度超過70%時需啟動除濕裝置

?異常處理?：回彈率超出25%~80%范圍時需檢查試樣預(yù)處理狀態(tài)

五、維護(hù)與校準(zhǔn)

每周清潔導(dǎo)軌與傳感器，每季度更換液壓系統(tǒng)潤滑油

每年由第三方機(jī)構(gòu)進(jìn)行計(jì)量校準(zhǔn)，重點(diǎn)校驗(yàn)鋼球質(zhì)量與下落高度誤差

此規(guī)范適用于聚氨酯泡沫、海綿等軟質(zhì)材料的回彈性能評估，通過標(biāo)準(zhǔn)化操作可確保數(shù)據(jù)符合ISO 8307等國際認(rèn)證要求。

電壓擊穿測試儀，體積表面電阻率測試儀，介電常數(shù)介質(zhì)損耗測試儀，漏電起痕試驗(yàn)儀，耐電弧試驗(yàn)儀，TOC總有機(jī)碳分析儀，完整性測試儀，無轉(zhuǎn)子硫化儀，門尼粘度試驗(yàn)機(jī)，熱變形維卡溫度測定儀，簡支梁沖擊試驗(yàn)機(jī)，毛細(xì)管流變儀，橡膠塑料滑動摩擦試驗(yàn)機(jī)，氧指數(shù)測定儀，水平垂直燃燒試驗(yàn)機(jī)，熔體流動速率測定儀，低溫脆性測試儀，拉力試驗(yàn)機(jī)，海綿泡沫壓陷硬度測試儀，海綿泡沫落球回彈測試儀，海綿泡沫壓縮永九變形試驗(yàn)儀

     實(shí)驗(yàn)室TOC總有機(jī)碳離線分析儀
     http://m.ordercheapvia.com/goods/show-49397.html
     BDJC-50kV耐電壓強(qiáng)度擊穿試驗(yàn)儀
     http://m.ordercheapvia.com/goods/show-49922.html
     高壓西林電橋介電常數(shù)測試儀BQS
     http://m.ordercheapvia.com/goods/show-50184.html
     直角形沖片機(jī)制樣機(jī)廠家直銷
     http://m.ordercheapvia.com/goods/show-50362.html
     抗彎強(qiáng)度試驗(yàn)機(jī)北廣精儀供應(yīng)
     http://m.ordercheapvia.com/goods/show-50835.html
     BQS-2600氣泡點(diǎn)測試儀
     http://m.ordercheapvia.com/goods/show-51416.html
海綿泡沫塑料落球回彈測試儀由北京北廣精儀儀器設(shè)備有限公司提供，該企業(yè)負(fù)責(zé)海綿泡沫塑料落球回彈測試儀的真實(shí)性、準(zhǔn)確性和合法性。本站對此不承擔(dān)任何保證責(zé)任。
