一個項目的順利完成，是多方面共同努力的結果，既要有精確的結構理論計算，又要有實際工程經驗的指導。在這過程中，鋼結構的深化設計起著中間紐帶的作用，深化設計與結構設計必須互動，不斷完善設計，使工程建設能優質高效地進行。因此，合格的深化設計人員的培養是一項長期的工作，需在設計水平、施工經驗方面逐步積累。深化設計不僅僅是根據結構設計圖依樣畫葫蘆，而是在了解結構設計人員意圖的情況下，使深化設計既滿足結構受力要求，又能方便加工、安裝。

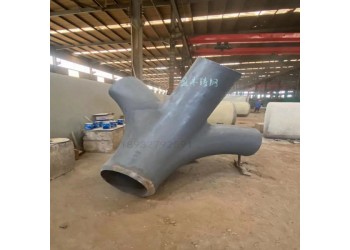

鑄鋼節點的細部設計在滿足承載能力的同時, 應考慮滿足鑄造、制作及焊接工藝要求。
1)鑄鋼件細部設計應避免尖角或直角,且有利于氣體排出。
2)鑄鋼件焊接應采用對接焊縫,盡量避免T形接頭,以降低焊接應力。
3)明確鑄鋼件的化學成分、機械性能、熱處理制度、精度要求、檢驗方法和合格等級等。
鑄造
大跨度管桁架結構用鑄鋼件與其他鑄鋼件相 比,結構形式復雜、化學成分控制嚴、質量要求高、鑄造難度大。應自管理入手,從原材料成分、鑄造工藝、鑄模精度、熱處理、化學分析、力學性能試驗及檢驗等幾個方面嚴把質量關。
鑄鋼多節點焊接及焊接檢驗
1、鑄鋼節點焊前首先要進行焊接工藝評定。
2、焊接工藝評定合格后,應根據評定結果及結構形式編制詳細的焊接方案,以指導施工。焊工正式焊接鑄鋼件前,應進行焊前模擬考試,并接受安全教育及技術培訓。
