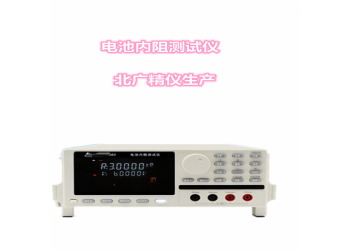

萬用表測電池內阻測試儀配套自動測試設備完成電池內阻+電壓的自動檢測
附件 、電源線
自動化測量，準確快速的判斷，適用于流水線上的產品分選和出廠檢驗
綜合考慮項目要求，本文采用交流注入法測量電池內阻。測量原理框圖如圖1所示。測量系統的電路主要由信號發生電路產生所需頻率的電壓信號。
把式（4）代入式（5），即可得到電池內阻為……（6），其中：K、A、I、U、G均為已知的數值。
通過式（6）可求出此時電池內阻值，電源回路，依據項目要求，測量系統的電源由被測電池提供。
內置比較器功能，30組分選條件保存
對信號進行檢波處理，再通過低通濾波器實現濾波，信號變為直流，同時濾除高頻噪聲信號，使信號平滑；
測試參數 交流電阻，直流電壓
觸發器 內部觸發，手動觸發，外部觸發，總線觸發
可粗略估算內阻值，但如要獲得較高的測量精度，需要進行脫機大電流放電測量，對電池有一定的損害；
測試范圍 內阻Ω：0.001mΩ～3.2kΩ；電壓V：0V~60V 六量程自動和手動 內阻Ω：0.01mΩ~3.2kΩ；電壓V：0V~60V
接口 RS-232、RS-485接口 、Handler接口（CHT3561選配）
型 號 60 61
設參考電阻上的電壓信號為……（1），電池兩端的電壓信號為：……（2）。
容易引入干擾，為提高測量精度，需采用四端子測量方法。信號頻率一般選擇1KHz，主要原因是鎖相放大器此頻率下性能表現較佳。
然后信號通過低通濾波器，2倍頻信號被衰減濾除，只剩下直流信號：……（4），其中：K為濾波電路增益。
其中：為蓄電池內部極化電容產生的相位差。參考信號和測量信號通過鎖相放大器后，噪聲信號與測量信號獨立不相關。
主要由相敏檢測單元和低通濾波器構成，為提高測量精度，相敏檢測單元需要高精度運算處理芯片并且具有較高的開關速度和靈敏度。
然后進行大電流放電，一般放電倍率約為0.8，放電時間為2s左右，此時測量電池端電壓和流過負載的電流。
工程上比較常用的兩種測量方法直流放電法和交流注入法。直流放電法也稱為脈沖放電法，該方法首先測量電池的開路電壓。
z后通過STM32的A/D轉換電路和控制電路，實現測量數據的處理和傳輸，采用抗干擾能力較強的RS485總線進行數據傳輸。
另外與噪聲信號頻率相差較大，容易提取低頻信號，濾波誤差小。選擇較小的信號幅值，以便忽略測量小信號對電池狀態的影響。
電池的劣化狀態和壽命評估

尺寸 385mm(L)x249mm(W)x102mm(D); 重量: 3.5kg
通過V/I變換電路實現恒流；注入采樣電阻和蓄電池，放大采樣信號和測量信號；然后兩路信號輸入到鎖相放大器AD630。
另外直流放電法受電壓、電流傳感器精度的影響，因此需要精度高、價格貴的傳感器。電池管理系統集成了電壓檢測和電流檢測裝置。
為阻礙測量的交流小信號進入直流供電回路，在電路中LC濾波器，濾波器截止頻率盡量低，使交流阻抗足夠大。
超級電容的ESR測試
電源 電壓:190VAC ～ 256VAC; 頻率: 47Hz ～ 63Hz；額定功率：15VA
高精度鋰電池內阻，電壓檢測
豐富的接口配置，標配RS232和HANDLER接口
然后測量電池兩端的響應電壓，利用鎖相放大器進行信號處理，進而可求得電池的內阻值，整個電路系統屬于小信號處理電路。
蓄電池內阻測量的電池管理系統的設計
分流盡量小，為防止DC-DC模塊工作不穩定，選擇大容量鋁電解電容，等效串聯電阻也要稍大。
測試速度 3次/秒、15次/秒、50次/秒 3次/秒、10次/秒、50次/秒
規格(SPECIFICATION)
性能上能滿足測量系統的要求，實現電路原理如圖2所示，通過調節Rw2和Rw1可以實現頻率的調定，z終調定頻率在1KHz。
交流信號發生器，前面分析可知，交流信號頻率設定在1KHz，信號發生器選擇性能較為優良的ICL8038。
頻率調節范圍為0.001Hz~300kHz，頻率可調節范圍寬，輸出的正弦波失真度小于1%。而且外圍電路較為簡單。
電池內阻的計算公式為：……（5），其中：I為交流恒流源z大值，測量系統取值為50mA。
測量原理，由于大容量動力蓄電池的內阻一般小于50mΩ，因此普通測量方法難以保證精度要求。
應 用 (APPLICATION)
噪聲被濾除，則處理后信號為……（3）其中：G為差分放大器增益。
校正 全量程內短路清零
比較器 30組記錄，檔計數
顯 示 4色 VFD 顯示
通過歐姆定律即可求出此時的極化內阻和極化電容，理論上測量精度較高，由于大電流放電，因而不適合在線測量；
測量精度 內阻Ω: 0.3% 電壓V: 0.05% 內阻Ω: 0.5% 電壓V: 0.1%
其他 測試引線損壞檢測功能, 鍵盤鎖定和數據保存功能，REl 功能
放電時間限制導致檢測時間長，因此限制了該方法在蓄電池檢測系統中的普遍應用。交流注入法即將低頻交流的恒流小信號注入到電池。
測量電路設計為提高測量精度，信號放大器需采用共模抑制比較高的儀器放大器，鎖相放大器是本測量系統的核心部分。
實現在線測量，蓄電池若在大電流狀態下，則測量值為歐姆內阻與極化內阻之和，交流注入法能測量大部分蓄電池，應用廣泛。
電阻測試精度0.3%，電壓測試精度0.05%（僅60）；測試速度z快50次/秒
