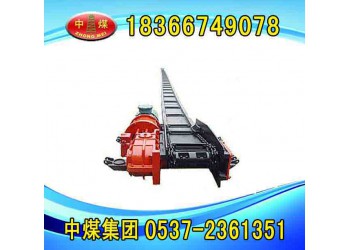

SGB420/40T刮板輸送機

刮板輸送機規格,SGB刮板輸送機配件,貴陽刮板輸送機,中煤刮板機,刮板輸送機廠家

小40T刮板輸送機，又名為SGB420/40刮板輸送機，買SGB刮板輸送機到中煤集團，中煤程冬梅負責銷售刮板輸送機，我們一起來了解一下刮板輸送機的相關產品知識，選擇更適合您用的刮板輸送機規格，刮板輸送機配件

SGB420/40T刮板輸送機的技術參數如下

出廠長度：80米(可根據客戶需求做)

輸送量：420噸/時

中部槽寬度：420

減速機型號：JS40

電機功率：40KW

小程為您簡述一下SGB420/40T刮板輸送機配件，主要由機頭部分,機尾部分和機身部分組成

1、 總體結構：本產品主要由傳動部、推移梁、過渡槽、中部槽、刮板鏈、機尾、左右擋板等部件組成。

2、 主要部件結構及工作原理傳動部：傳動部主要由電動機、減速器、鏈輪、機頭架、舌板、盲軸、緊鏈器等部件組成，聯結罩將電動機、減速器連成一個整體，動力通過減速器傳遞至鏈輪，鏈輪帶動刮板構成封閉式無極傳動鏈，從而起到運輸煤炭的作用。

3、 減速器：減速器為三級圓錐圓柱齒輪傳動，傳動功率40kw，傳動比24.564。為保證軸承正常運轉，應對軸承的軸向游隙進行適當調整：一軸為0.04--0.1；二軸為0.08—0.15；三軸為0.07—0.15；四軸為0.2—0.4，圓弧傘齒輪的軸向位置也應適當調整，以保證合理的嚙合側隙和接觸斑點，其嚙合側隙不小于0.17mm，接觸斑點沿齒長和齒高方向不少于50%。一軸軸向游隙可通過調整螺母進行調整，二、三、四軸軸向游隙用調整墊進行調整。

4、 鏈輪：鏈輪半滾筒組成一體，為刮板鏈傳遞動力。

5、 機頭架：機頭架由側板、底板等零件組焊而成，其側面分別用以固定減速器和盲軸總成，尾端與過渡槽連接。

6、 盲軸：盲軸由軸承座、盲軸等零件組成，其主要作用是支撐鏈輪。

7、 緊鏈器：緊鏈器（由偏心輪、外殼、閘帶、制動輪等零件組成，通過閘帶抱緊制動輪實現制動，并與緊鏈掛鉤配合使用，起到張緊刮板鏈的作用。

8、 過渡槽：過渡槽由槽幫鋼和中板組焊而成，是機頭架和中部槽的過渡連接裝置。

9、 中部槽：中部槽是刮板輸送機的重要組成部分，由槽幫鋼、中板、連接銷組焊而成，中部槽與中部槽之間通過連接銷實現縱向連接。

10刮板鏈：刮板鏈由圓環鏈、刮板、連接環、螺栓組裝而成，刮板材料為軋制型鋼，帶有斜面的一側與中部槽中板接觸，起到刮煤作用，連接環凸起部分起導向作用

11、機尾：機尾由機尾架和機尾軸組裝而成，是刮板鏈回轉的導向機構。亦可采用雙驅動方式即機頭、機尾均為傳動部，可使整機鋪設長度增到160m。

注：采用雙驅動方式時只能共用一套電控裝置，先將首尾傳動部調至轉向一致后方可開機，否則，將造成拉斷刮板鏈或損壞傳動部等事故發生。

山東中煤工礦物資集團有限公司

移動手機：18366749078

銷售熱線：0537-2361351

銷售專員：程冬梅

工作QQ：2321314957

銷售旺旺：zhongmei0701
