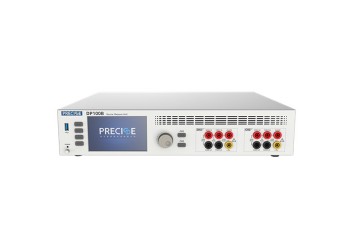

產品簡介
DPX00B雙通道高精度臺式脈沖源表是在單通道脈沖臺式源表基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，單通道z大輸出電壓達300V，z大脈沖輸出電流達30A，支持四象限工作，2個通道可獨立或組合工作。
DPX00B雙通道高精度臺式脈沖源表具有多種測試模式，可顯著提高測試和表征效率，廣泛應用于各種電氣特性測試中，特別適合現代半導體、納米器件與材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件的特性分析。
產品特點
支持直流、脈沖、掃描及列表輸出
5.1寸觸摸顯示屏全圖形化操作
測試范圍廣，高至300V低至1pA
z小脈沖寬度200μs
準確度為0.03%/0.1%
四象限工作（源和阱）
支持USB存儲、一鍵導出報告
多種通信接口RS-232/GPIB/LAN
四象限電源及測量功能，2個通道可獨立或組合工作
支持二極管、三極管、MOS、IGBT等測試快速生成特性曲線
支持2通道串并聯功能,電壓高達600V，電流高達60A
可實現2通道低時延同步測量
技術參數
整機技術指標
雙通道間觸發：支持
外部觸發：支持16個I/O，每個I/O可配成輸入或者輸出
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V 50/60Hz；
工作環境：25±10℃；
尺寸：88mm高 ×380mm寬 ×440mm長；
質保期：1年
單通道技術指標
源限度：直流模式z大輸出功率40W，脈沖模式z大功率400W，4象限源或阱模式
過量程：105%量程，源和測量
穩定負載電容：<22nF
寬帶噪聲(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）
FORCE HI和SENSE HI之間的z大電壓：3V
FORCE LO和SENSE LO之間的z大電壓:3V
線纜保護電壓：輸出阻抗30KΩ，輸出電壓偏移<80mV；
z大采樣速率：32000S/s;
輸出接口： 前后面板接口，同一時刻只能用前或者后面板接口；
產品應用
分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
武漢普賽斯一直專注于半導體的電性能測試儀表開發,基于核心算法和系統集成等技術平臺優勢,率先自主研發了高精度數字源表、脈沖式源表、大電流脈沖電源、集成插卡式源表、功率器件測試設備等產品,廣泛應用在半導體器件材料的分析測試領域。欲了解更多國產高精度雙通道源表DP100B型信息，歡迎隨時咨詢普賽斯儀表！
