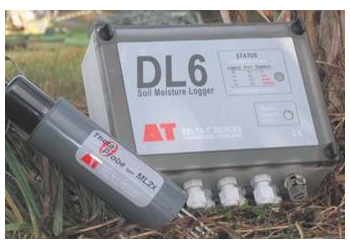

用途：DL6土壤水分監測系統是一套穩定可靠的土壤水分測定系統，精確地監測田地中水分運移情況，廣泛應用于SPAC子系統、水土侵蝕及保持性研究等領域。數據采集器z大連接同時連接6個土壤水分傳感器、1個土壤溫度傳感器和1個雨量桶，用于同步觀測土壤水分含量、土壤溫度和降雨量。
數據采集器技術規格：
|
輸入通道 |
6個模擬通道、1個溫度通道和1個計數通道 |
|
存儲容量 |
16000個數據 |
|
記錄間隔 |
1秒~24小時，用戶可設定 |
|
控制功能 |
1個智能繼電器（2A） |
|
模擬通道（土壤水分） |
測量范圍：0.0~0.1 m3/m3，記錄精度：±0.001 m3/m3；測量范圍：0.1~0.6 m3/m3，記錄精度：讀數的±1% |
|
模擬通道（DC電壓） |
測量范圍：-10~1150 mV，公用模式范圍：-0.2~3.0 V，記錄精度：±（0.3 mV+讀數的0.2%）+公用模式誤差：0.25 mV/V |
|
溫度通道 |
測量范圍：-20~+60℃，記錄精度：±0.4℃ |
|
計數通道 |
0.2毫米（用RG2雨量桶，z大5個計數/秒） |
|
傳感器激發 |
5~9V（120 mA） |
|
警報輸出 |
2A，25V DC/AC |
|
通訊端口 |
RS232（可選配USB轉RS232轉換器） |
|
電池電量 |
6節AA堿性電池約可以使用一年（取決于記錄間隔） |
|
防護等級 |
IP67 |
|
工作溫度 |
-20~+60℃（-10~+50℃保證精度） |
土壤水分傳感器：
|
ML2x土壤水分傳感器 |
圖示 |
|
|
測量參數 |
土壤體積含水量（m3.m-3或%vol） |
|
|
測量范圍 |
z佳精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 |
|
|
精度 |
使用測量的土壤類型進行專業標定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默認的常規土壤標定后：±0.05 m3.m-3（0~70℃）， |
|
|
土壤鹽分誤差 |
0.0~250mS.m-1，每變化1mS.m-1為<-0.001 m3.m-3；250~2000 mS.m-1無變化意義 |
|
|
測量土壤體積 |
大于95%的情況測量的是直徑4厘米×6厘米長的圓柱體（約75cm3）,以探針為中心 |
|
|
工作環境 |
可以長時間埋在各種土壤中，防護等級IP68 |
|
|
穩定時間 |
1~5秒，依賴精度需要 |
|
|
反應時間 |
優于0.5秒，感應99%的變化 |
|
|
循環工作時間 |
100%（可連續的工作） |
|
|
接口 |
輸入電壓：5~15V DC；耗電：典型19mA，z大23mA；輸出信號：約0~1V DC（0.0~0.5 m3.m-3） |
|
|
外殼材質 |
PVC |
|
|
探針材質 |
不銹鋼 |
|
|
電纜長度 |
標準5米，z大可以延長到100米 |
|
|
重量 |
約350克，帶5米電纜 |
|
|
SM300土壤水分溫度傳感器 |
圖示 |
|
|
土壤水分含量 |
|
|
|
測量精度 |
±2.5%（實驗室標定后） |
|
|
測量范圍 |
0~50%可保證精度；z大可達到100%但是會降低測量精度 |
|
|
鹽分范圍 |
50~1000ms/m |
|
|
溫度范圍 |
0~60℃可保證精度 |
|
|
輸出 |
0~1.0V差分 |
|
|
感應區域 |
約55×70mm直徑 |
|
|
土壤溫度 |
||
|
精度 |
±0.5℃ |
|
|
測量范圍 |
0~40℃可保證測量精度 |
|
|
輸出 |
電阻5.8~28KΩ（10K精密電阻） |
|
|
常規 |
||
|
供電 |
5~14V，1秒約18mA |
|
|
防護等級 |
IP68 |
|
|
尺寸 |
143×40毫米直徑 |
|
|
重量 |
100克 |
|
|
PR2/4土壤剖面水分探頭 |
圖示 |
|
|
探測深度 |
10、20、30、40厘米 |
|
|
測量 |
土壤體積含水量(m3.m-3 或%vol) |
|
|
量程 |
0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 |
|
|
精度 |
±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 |
|
|
鹽分影響 |
50~400ms/m (孔隙水電導率) |
|
|
測量點測量范圍 |
探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
|
|
工作環境 |
0~+40℃保證精度指標，-20~+70℃可操作范圍 |
|
|
防護等級 |
IP67 |
|
|
反應時間 |
1秒 |
|
|
供電 |
z小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；z大：15V DC |
|
|
功耗 |
<80mA |
|
|
輸出 |
4個模擬電壓值：0~1V 對應0~60m3.m-3 |
|
|
纜線 |
屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，z長100米 |
|
|
材質 |
聚碳酸脂和不銹鋼 |
|
|
尺寸 |
長度750毫米×直徑25.4毫米 |
|
|
重量 |
0.6公斤 |
|
|
PR2/6土壤剖面水分探頭 |
圖示 |
|
|
探測深度 |
10、20、30、40、60、100厘米 |
|
|
測量 |
土壤體積含水量(m3.m-3 或%vol) |
|
|
量程 |
0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 |
|
|
精度 |
±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 |
|
|
鹽分影響 |
50~400ms/m (孔隙水電導率) |
|
|
測量點測量范圍 |
探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
|
|
工作環境 |
0~+40℃保證精度指標，-20~+70℃可操作范圍 |
|
|
防護等級 |
IP67 |
|
|
反應時間 |
1秒 |
|
|
供電 |
z小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；z大：15V DC |
|
|
功耗 |
<120mA |
|
|
輸出 |
6個模擬電壓值：0~1V 對應0~60m3.m-3 |
|
|
纜線 |
屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，z長100米 |
|
|
材質 |
聚碳酸脂和不銹鋼 |
|
|
尺寸 |
長度1350毫米×直徑25.4毫米 |
|
|
重量 |
0.9公斤 |
|
土壤溫度傳感器：
|
ST1土壤溫度傳感器 |
圖示 |
|
|
測量范圍 |
-50~+150℃ |
|
|
精度 |
±0.2℃ |
|
|
尺寸 |
長度125mm×直徑4.8mm |
|
|
標準電纜長度 |
5米 |
|
|
ST2高精度熱敏傳感器傳感器 |
圖示 |
|
|
測量范圍 |
-50~+150℃ |
|
|
精度 |
±0.1℃ |
|
|
尺寸 |
長度125mm×直徑4.8mm |
|
|
標準電纜長度 |
5米 |
|
雨量傳感器：
|
RG2翻斗式雨量桶 |
圖示 |
|
|
z大降雨速率 |
360mm/小時 |
|
|
工作溫度范圍 |
0~+50℃ |
|
|
分辨率 |
0.2mm |
|
|
雨量桶直徑 |
160mm |
|
|
信號輸出類型 |
數字 |
|
|
標準電纜長度 |
6米 |
|
產地：英國
