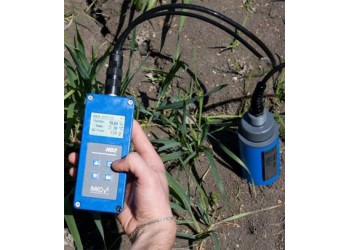

用途：HD2便攜式土壤水分速測儀用于測量土壤表層的土壤水分、溫度，并可以顯示計算的土壤電導率數值。測量土壤表層深度有11厘米和16厘米兩種可選。
測量原理：基于TDR時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。測量時，金屬波導體被用來傳輸TDR信號，工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸到波導體的末端后又反射回發射源。傳輸時間在10ps-2ns間。廠家發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
手持讀數表：
|
HD2手持讀數表 |
圖示 |
|
|
顯示項目 |
土壤體積含水量、土壤溫度、土壤電導率、測量次數、傳感器序列號、電池電量 |
|
|
供電 |
內置4節1.2V 五號（AA）可充電鎳氫電池，2000mAh，約可以測量1500次 |
|
|
兼容探頭 |
PICO-IPH、PICO32和PICO64 |
|
|
承受溫度范圍 |
-30~+80℃ |
|
|
工作溫度范圍 |
-20~+70℃ |
|
|
充電電壓 |
標準12V，z大15V，z小12V |
|
|
充電電流 |
1A |
|
|
充電時間 |
約2小時 |
|
|
尺寸規格 |
150×64×36毫米 |
|
|
重量 |
約437克 |
|
土壤水分溫度探頭：
|
TRIME-PICO32土壤水分溫度探頭 |
圖示 |
|
|
供電 |
7~24V DC |
|
|
電量消耗 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
|
|
測量范圍 |
0~100%體積含水量 |
|
|
測量精度 |
±1%（0~40%，0~6dS/m），±2%（40~70%，0~6dS/m）；±2%（0~40%，6~12dS/m），±3%（40~70%，6~12dS/m） |
|
|
重復性精度 |
±0.2%（0~6dS/m），±0.3%（6~12dS/m） |
|
|
溫度漂移 |
全量程的±0.3% |
|
|
溫度測量范圍 |
-15℃~+50℃ |
|
|
溫度測量精度 |
±0.2℃ |
|
|
測量體積 |
0.25升（高110毫米×直徑50毫米） |
|
|
工作溫度范圍 |
-15℃~+50℃（可定制其他溫度量程） |
|
|
探頭主體材質 |
密封防水PVC（IP68） |
|
|
探頭主體尺寸 |
高155毫米×直徑32毫米 |
|
|
探針長度 |
110毫米 |
|
|
探針直徑 |
3.5毫米 |
|
|
輸出接口 |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
|
|
電纜 |
1.5米電纜帶7針母口（RS485或模擬輸出）；5米電纜帶4針母口（IMP-BUS）；5米裸線 |
|
|
校準數據 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
|
|
TRIME-PICO64土壤水分溫度探頭 |
圖示 |
|
|
供電 |
7~24V DC |
|
|
電量消耗 |
100mA @ 12V/DC，測量的時候持續 2~3秒 |
|
|
測量范圍 |
0~100%體積含水量 |
|
|
測量精度 |
±1%（0~40%，0~6dS/m），±2%（40~70%，0~6dS/m）；±2%（0~40%，6~12dS/m），±3%（40~70%，6~12dS/m） |
|
|
重復性精度 |
±0.2%（0~6dS/m），±0.3%（6~12dS/m） |
|
|
溫度漂移 |
全量程的±0.3% |
|
|
溫度測量范圍 |
-15℃~+50℃ |
|
|
溫度測量精度 |
±0.2℃ |
|
|
測量體積 |
1.25升（高160毫米×直徑100毫米） |
|
|
工作溫度范圍 |
-15℃~+50℃（可定制其他溫度量程） |
|
|
探頭主體材質 |
密封防水PVC（IP68） |
|
|
探頭主體尺寸 |
高155毫米×直徑63毫米 |
|
|
探針長度 |
160毫米 |
|
|
探針直徑 |
6毫米 |
|
|
輸出接口 |
IMP-BUS、RS485、模擬輸出（0~1V或4~20mA） |
|
|
電纜 |
1.5米電纜帶7針母口（RS485或模擬輸出）；5米電纜帶4針母口（IMP-BUS）；5米裸線 |
|
|
校準數據 |
標準校準用于大多數標準土壤類型，可存儲z多15個用戶自定義校正曲線 |
|
|
|
|
|
|
PICO64預打孔工具 |
PICO32預打孔工具 |
標定套件 |
|
|
||
|
土壤表層水分探頭延長桿 |
||
產地：德國
