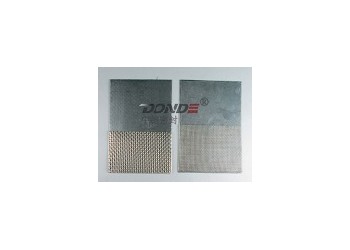

石墨復合板 產品型號： ZD-GS1110

石墨復合板 ZD-GS1110石墨復合板又叫增強石墨板或高強石墨板是由沖刺的金屬齒板或金屬網板或金屬平板與純石墨紙復合輥壓而成的一種密封材料。石墨復合板常用的內層增強材料有ss304,ss316L或馬口鐵等,厚度0.05~0.2mm，形式一般有沖刺板復合增強，網板復合增強，平板復合增強幾種。它具有熱穩定性，高強及無冷流性的特點，可以制作成各種各樣的圓型和各種形狀復雜幾何圖形墊片，如水位計墊片，氣缸墊片，排氣管墊片，帶筋條換熱器墊片等應用非常廣泛。 性能特點：它具有良好的防腐蝕性， 耐高/低溫，耐輻射，良好的壓縮回彈性和高強度性，所需的預緊力比金屬墊片和金屬纏繞墊片要小，對法蘭面的要求不高，是一種比較經濟實用的密封材料。 使用介質：酸，堿，蒸汽，各種溶劑及油品等。 產品應用： 管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位可替代石棉橡膠和無石棉密封材料。 常用規格：1500mm*1500mm,1000mm*1000mm 厚度0.8mm-5.0mm，特殊規格可要求。

不同增強材料石墨復合板主要技術參數：

增加材料 耐壓 （N/MM2） 溫度℃ 壓縮率（%） 回彈率（%） 無氧化狀態下 氧化狀態下 ST碳鋼沖刺板 ≥4.8 -10-450 -10-550 30-35 15-20 SS304,SS316沖刺板 ≥4.8 -240-450 -200-600 30-35 15-30 SS304,SS316平板 ≥4.8 -240-450 -200-600 30-40 10-15 Ss304,網板 ≥4.8 -240-450 -200-600 40-50 15-20 增加材料 透氣性 (cm3/min) (厚度 1.5mm\) 密封性 (厚度 1.5mm) 密封常數 N2 m1/hr Bumming oil A m1/hr "M" 因數 "Y" 予緊比壓 ST碳鋼沖刺板 <=0.8 30 <0.5 3.0 9000 SS304,SS316沖刺板 <=0.8 60 <0.5 2.5 4000 SS304,SS316平板 <=0.4 35 <0.5 2.0 900 Ss304,網板 ≥1.0 70 <0.5 3.0 5000 不同等級石墨層物理機械性能： 項目 密度公差 碳含量C≥% 抗拉強度 硫含量 氯含量 應力松弛率 燒失量 工業Industrial ±0.06g/cm 98 4 Mpa <1000ppm <50ppm 10% 2.0≤% 核能級Nuclear ±0.05 g/cm 99.5 5 Mpa <700ppm <35ppm 10% 0.5≤% 石墨復合板主要使用性能參數： 墊片系數 m=2 使用壓力 ≤10MPa 使用溫度 -196℃-650℃ z小預緊比壓 y=30MPa ※客戶根據不同使用工況條件選擇不同的增強材料，有特殊材料的可要求。

技術標準: 可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供訂制尺寸產品。 國內相關標準： GB/T 19675.1-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 尺寸 GB/T 19675.2-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 技術條件 JB/T 6628-1993|柔性石墨復合增強（板）墊 JB/T 6628-2008|柔性石墨復合增強（板）墊 HG 20608-1997|鋼制管法蘭用柔性石墨復合墊片(歐洲體系) HG 20629-1997|鋼制管法蘭用柔性石墨復合墊片(美洲體系)
